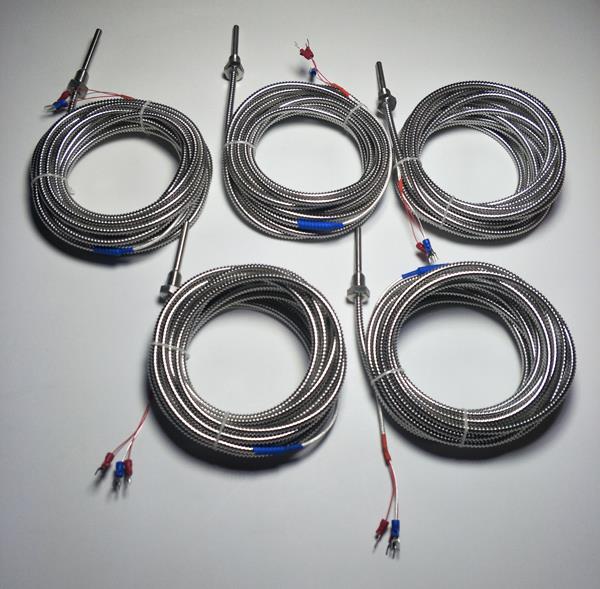

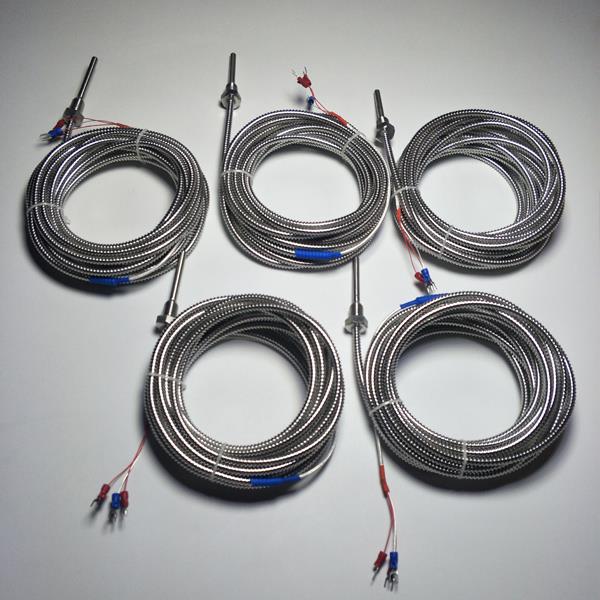

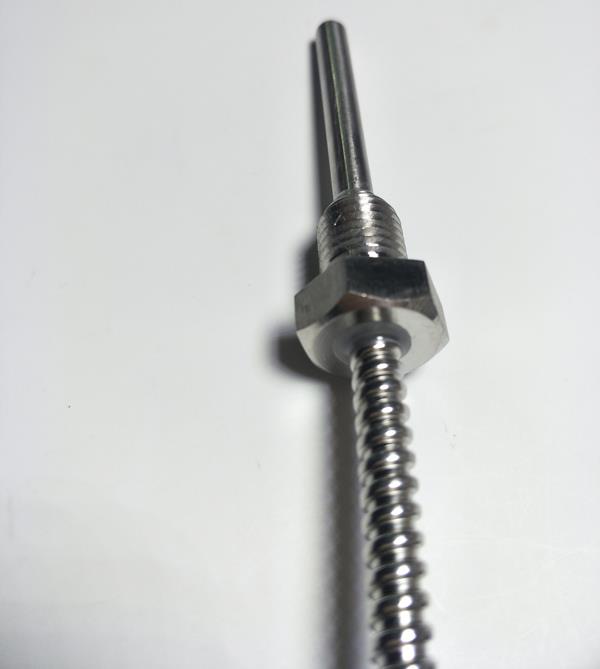

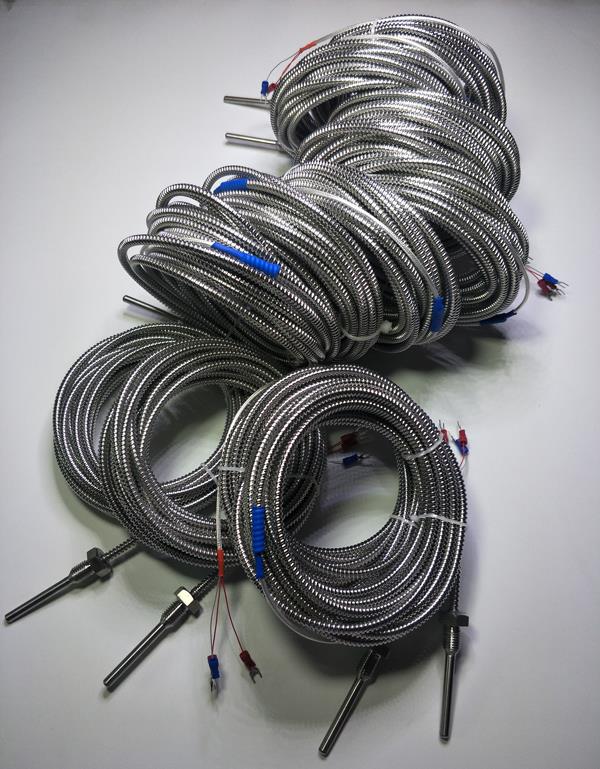

螺钉热电阻

　　螺钉热电阻是把温度变动变换为电阻值变动的一种元器件，一般都要把电阻讯号经过引线传送到计算机控制设备或是其余一次仪表盘上，该产品安装在生产加工现场，与控制室相互间存有一定的距离，因而它的引线对测量结果会有比较大的影响。

　　螺钉热电阻三种接线方式：

　　二线制：在螺钉热电阻的两边各连入一条导线来引出电阻讯号的方式叫二线制：这类引线方式非常简单，但因为连入导线必定存有引线电阻r，r大小与导线的材料和长度的因素有关系，因而这类引线方式只适合用在测量精确度较低的场所

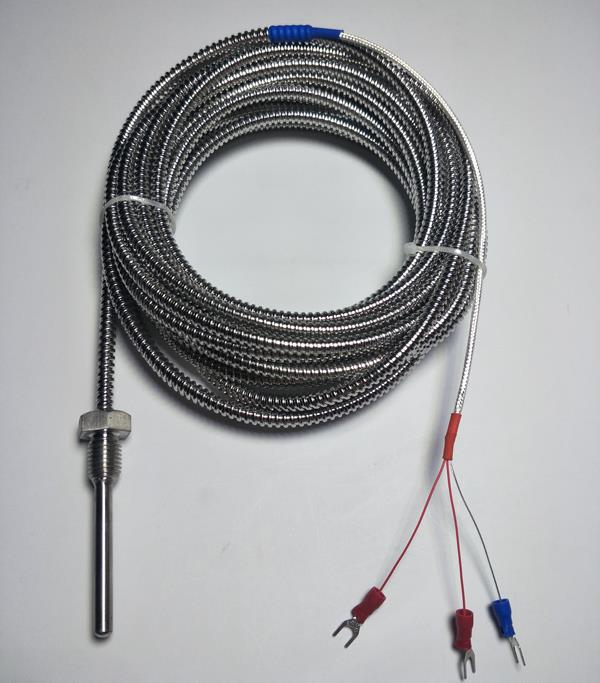

　　三线制：在螺钉热电阻的根部的一边连入一条引线，另一头连入两条引线的方式称作三线制，这类方式一般与电桥配套应用，能够 比较好的清除引线电阻的影响，是工业过程控制中的比较常用的。

　　四线制：在螺钉热电阻的根部两边各连入两条导线的方式称作四线制，在其中两条引线为产品提供恒定电流I，把R转变成电压讯号U，再经过另两条引线把U接至二次仪表盘。由此可见这类引线方式可彻底清除引线的电阻影响，主要运用于高精度的温度测量。
